sciLogeer – サイエンス研究者向けデータ収録システムキット

サイエンス研究者のための自作型データ収録システム



sciLogger サイロガー







*回路図とソフトのソースが完全公開

 sourcefoge.jpにて回路図、ソフトと技術情報を全て公開、自由にカスタマイズできます。



*内蔵GPS時計によりAD変換タイミングが同期している

 Linux CPUではなくサブCPUAD変換データの取得とタイムスタンプ付けをしています。

 データの抜けや時刻ずれが生じません。

 GPS時計と完全同期したAD動作クロックをGPSモジュールから供給



24bitAD 6チャンネル 最高50Hzサンプル

 マルチプレクサではなくAD6個使用した真のマルチチャンネル



AD部はデジタル部と完全に電気的に絶縁

 デジタル部とアナログ部の電源は独立した絶縁型DCDCコンバータを使用

 デジタル部とのインターフェースも絶縁用ICにより絶縁



*データ記録にLinuxを使用

 Linuxの持つ強力なネットワーク機能・サーバー機能が使用できます。



*用途

 研究者自身による、データ収録システムの研究・開発・試作・実験

 そのまま筐体に入れて6CHデータ収録システムとして使用



概略仕様

メインCPU

Gumstix Overo Earth(CPU 600MHz) + Tobi(マザーボード)

 OS

Linux 3.0, Angstrom(Open embedded)

 コンソール

シリアルコンソール RS232C

 LAN

RJ45 100BASE-TX

 ADデータ記録

1,2,5,10,25,50Hz microSDに記録

 ファイルシステム

microSD 2GB添付 Linuxルートファイルシステム

サブCPU

Microchip PIC24FJ64GA004 8MHz動作

 機能

AD変換データとGPS時刻を関連付けてメインCPUに送信

GPS

ublox LEA-6T 時刻同期専用モジュール

 時刻精度

±100nsec以内 受信衛星数1個以上 時刻fix後

 クロック出力

1Hz及びAD動作クロック7.3728MHz

AD

TI ADS1259 デルタシグマ型 24bit

 チャンネル数

6チャンネル AD6個使用 GPS時計に同期した同一動作クロック

 データ出力速度

50Hz 最高14.4kHz

 精度(実測)

NoisFree 22.0bit @1Hz 120sample

NoisFree 18.5bit ENOB(RMS) 21.2bit @50Hz 6000sample

アンプ

TI PGA280 チョッパースタビライズド

 ゲイン

1/8,1/4.1/2,1,2,4,8,16,32,64,128

 アナログ入力電圧

±10V/FS @G=1/4(default)

電源

DC12V 3.4W

動作温度

085℃

サイズ

W105mmD80mmH55mm

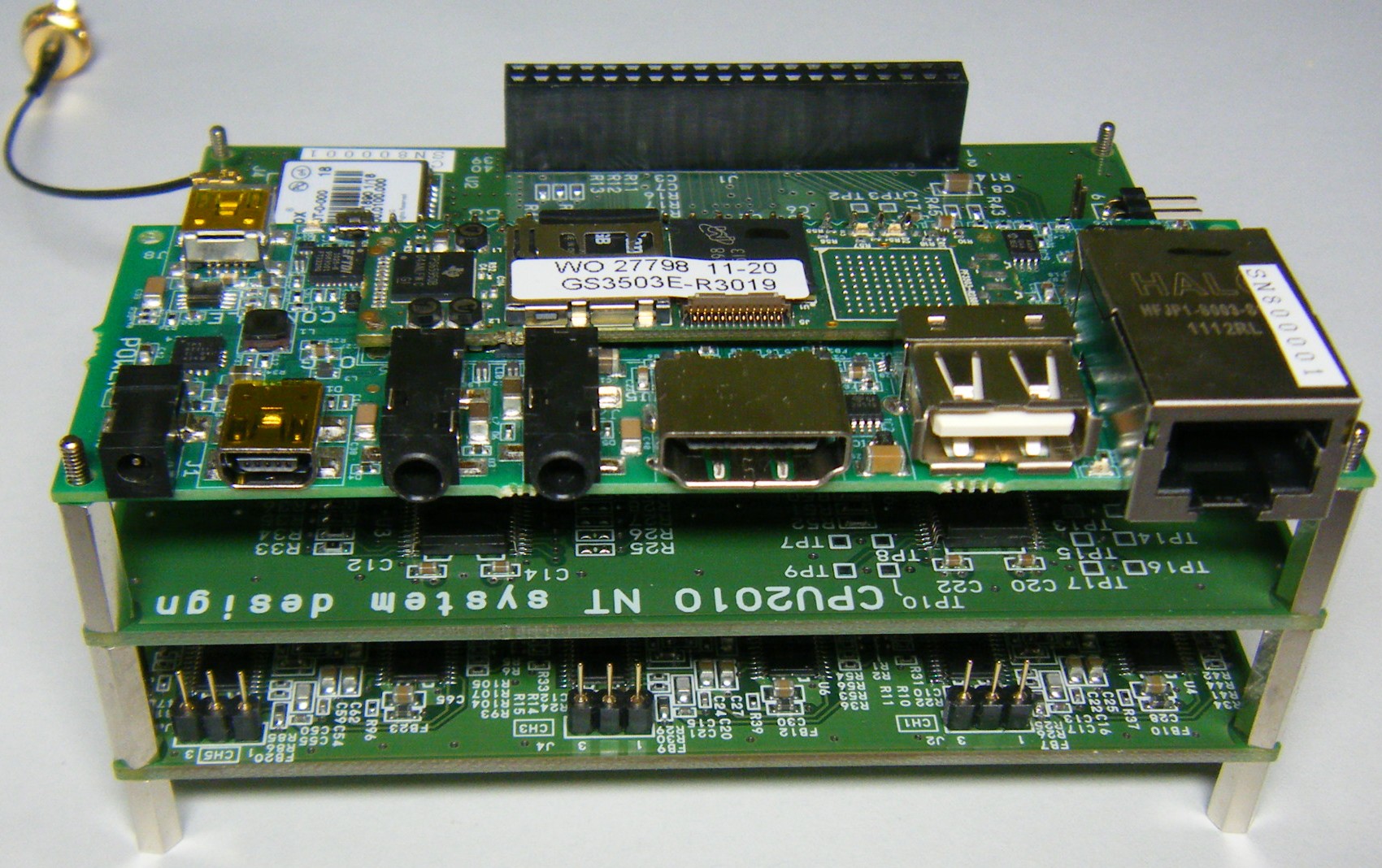

基板3段重ね 基板間スペーサ15mm

付属品

ACアダプタ(DC12V), 電源用DCDCコンバータx3, LCD(20×4), PICICD接続ケーブル,マグネット式GPSアンテナ(cable 5m),交換用FUSE(1A)



開発プロジェクトページ http://sourceforge.jp/projects/scilog/

 回路図・ソフトのソースを上記URLにて公開しています。



開発情報wiki http://sourceforge.jp/projects/scilog/wiki/FrontPage



出荷時に筐体は付属しません。ご注意下さい。





出荷時の搭載ソフト

6CH ADのデータを低速サンプル(1Hz)及び高速サンプル(最高50Hz)GPS時計によるタイムスタンプ付きでファイルに記録します。このままでデータ収録器として使用できます。



●アンチエリアシングフィルタ

アンチエリアシングフィルタは、お客様の用途によってカットオフ周波数が違うので付属していません。しかし、現在アンチエリアシングフィルタ用の基板を開発中です。お買い上げになると、後日その生基板をお送りします。部品はお客様による入手・実装になります。NFのLPFモジュール(SR型)を使用します。

この製品を利用してカスタマイズした製品の開発も承ります。お問合せ下さい。

製品ページ https://www.nt-sys.jp/products/scilog/

受注製造品


納期は受注後3ヶ月になります。

R7



PDFカタログ sciLoggerカタログR7.pdf



●使用例・カスタマイズ例

環境データ共有サービス(pachube.com)へのデータ送信機能を付加



消費電力低減のための外付けのセンサー類の電源ON/OFF機能



シリアルデータ・パルスデータ入力に対応



データ収録機能が無いまたは旧式の環境センサーへの収録機能付加



特別な操作手順を必要とするセンサー類への対応



●ご注意

この製品は、ご自分でハードウェアとソフトウェアを理解が出来ており、開発環境を構築出来て、ハードとソフトを改造することが出来る方向けの商品です。この製品のハードウェアとソフトウェアは、出荷時の状態で提供されます。個別のカスタマイズは別途有料で承ります。

この製品を利用したカスタム計測器の製作は別途ご相談下さい。
