電場観測装置 ELOG-PHX 2400/150/15Hz

2CH地電位差計 24bit AD 2400/150/15Hz記録 GPS時計付き

小型、軽量、低価格、ローパワーでシンプルなオペレーションなので、MT観測のスピードアップが出来ます。

 本器はサージ保護素子で保護された2CHの差動型地電位差入力を持ち、24bitAD変換でオーバーサンプリング(14.4kHz)したデータをFIR型デジタルフィルタで処理し高速記録(2400Hz)中速記録(150Hz)および低速記録(15Hz)データをSDカードに記録します。測定の基準時刻にはGPS時計を使用し、AD変換器をGPS時計に常時同期したクロックで駆動しています。

 低速記録(15Hz)はGPS時計で時刻が正しくセットされると直ぐに常時記録を開始します。高速記録(2400Hz)と中速記録(150Hz)は、SDカードのタイマー設定ファイルの内容に従って必要な時のみ記録を行います。低速記録中ならば、データの記録が途切れること無くSDカードの交換が可能です。

 FIR型デジタルフィルタ(低域通過フィルタ)の係数(タップ数最高512)は高速・中速・低速共にSDカード上の設定ファイルを書き換えることでユーザーが変更することが出来ます。電極入力のレンジは±2.5Vです。筐体は防水型の小型軽量樹脂筐体で、耐環境性と可搬性を備えています。

 付属品として、GPSアンテナ 1個、SDカード32GB 1枚が付属します。

価格 ¥820,000-/1台 税抜き

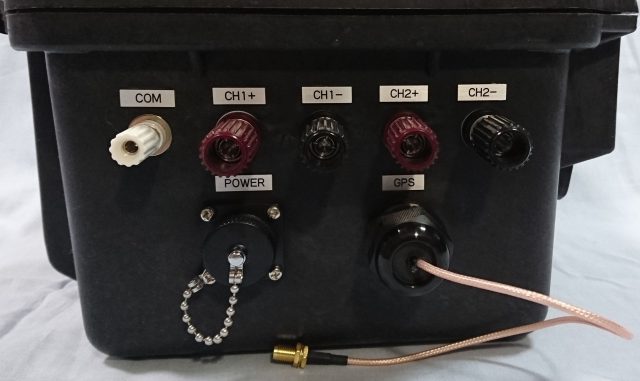

●地電位差入力
チャンネル数	2CH
形式			差動型
入力レンジ		±2.5V
入力コネクタ 	ジョンソン端子
 電極ケーブル直接接続可能
入力インピーダンス 200GΩ

●雷サージ対策
電極端子部 3極ガスチューブアレスタ
アンプ部 半導体型サージアブソーバ

●アンチエリアジングフィルタ
形式	バタワース型低域通過フィルタ
次数 2次 200Hz

●AD変換器
デルタシグマ型
分解能 	24bit
サンプリング 14.4kHz
AD変換器駆動クロック
 GPS時計に常時同期

●高中低FIR型デジタルフィルタ
形式 		低域通過フィルタ
特性変更可能 SDの設定ファイルによる
次数(タップ数)	最高512
高速フィルタ
 入力周波数 	14.4kHz
 出力周波数 	2400Hz
 デシメーション数 6
中速フィルタ
 入力周波数 	2400Hz
 出力周波数 	150Hz
 デシメーション数 16
低速フィルタ
 入力周波数	150Hz
 出力周波数	15Hz
 デシメーション数 10

●GPS時計
時刻精度 			±100nsec以内
アンテナケーブル長	2.5m
アンテナ形状		パッチ型
AD駆動用クロック出力あり

●データ収録
記録周波数
 低速	15Hz
 中速	150Hz
 高速	2400Hz
低速記録中のSDカード交換可能
 15秒のバッファあり
測定データ記録メディア SDカード
記録内容 高速/中速/低速記録

●SDカード
対応規格 SD/SDHC
対応容量 最大32GB
ファイルシステム FAT16/FAT32

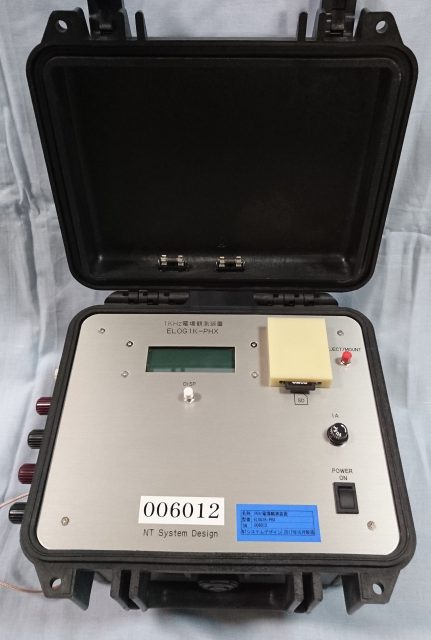

●本体筐体
樹脂製防水型
外形 	270mm×246mm×174mm
防水性能	IP67
 筐体のみ 電極端子含まず
重量		2.4kg

●LCD表示
形式		反射型
文字数	20文字 4行

●電源
動作電圧	DC9.3V〜16V
消費電力	0.12A@12.0V 1.5W


ELOG-PHX カタログ R1 PDF
