電場観測装置 ELOG-DUAL

24bit 2CH電場入力

GPS時計によるタイムスタンプ

サンプル周波数2モード

PHX mode: 2400Hz/150Hz/15Hz

ADU mode: 1024Hz/32Hz

SDカード記録 128GBmax

 本器はサージ保護素子で保護された2CHの差動型地電位差入力を持ちます。24bitAD変換でオーバーサンプリング(14.4kHzまたは14.336kHz)したデータをFIR型デジタルフィルタで処理してSDカードに記録します。サンプリング周波数が2モードあり、ADUモード(高速1024Hz/低速32Hz)とPHXモード(高速2400Hz/中速150Hz/低速15Hz)があります。測定の基準時刻にはGPS時計を使用し、AD変換器をGPS時計に常時同期したクロックで駆動しています。

 低速記録(15Hzまたは32Hz)はGPS時計で時刻が正しくセットされると直ぐに常時記録を開始します。高速記録(2400Hzまたは1024Hz)と中速記録(150Hz)は、SDカードのタイマー設定ファイルの内容に従って必要な時のみ記録を行います。低速記録だけならば、データの記録が途切れること無くSDカードの交換が可能です。

 FIR型デジタルフィルタ(低域通過フィルタ)の係数(タップ数最高400)は高速・中速・低速共にSDカード上の設定ファイルを書き換えることでユーザーが変更することが出来ます。電極入力のレンジは±2.5Vです。筐体は防水型の小型軽量樹脂筐体で、耐環境性と可搬性を備えています。

 他のMT観測装置と同時観測を行う時に、タイミング校正を行うための校正信号出力があります。

 GPSアンテナ 1個、SDカード32GB 1枚が付属します。

価格 ¥860,000-/1台(税抜き)
(価格は予告なく変更されることがあります)

●地電位差入力
チャンネル数	2CH
形式			差動型
入力レンジ		±2.5V

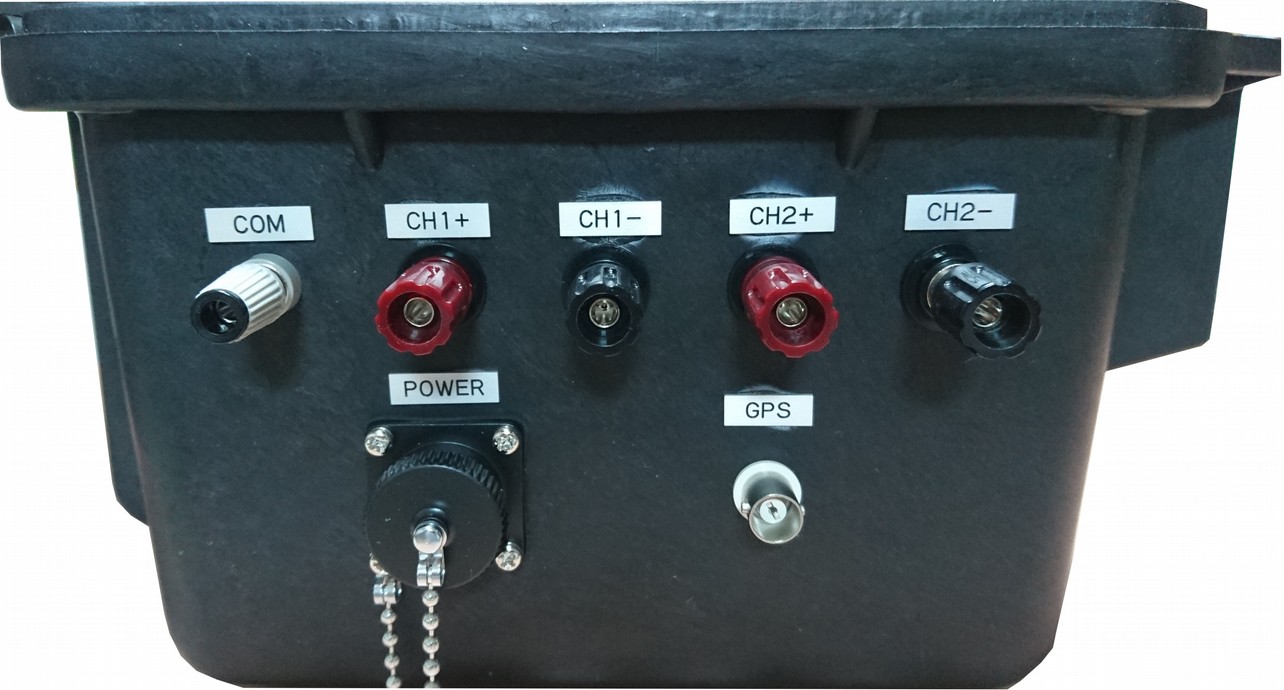

入力コネクタ 	ジョンソン端子
 電極ケーブル直接接続可能
入力インピーダンス 200GΩ

●雷サージ対策
電極端子部 3極ガスチューブアレスタ
アンプ部 半導体型サージアブソーバ

●アンチエリアジングフィルタ
形式	バタワース型低域通過フィルタ
次数 2次 200Hz

●AD変換器
デルタシグマ型
分解能 	24bit
サンプリング
 PHXモード14.4kHz
 ADUモード14.336kHz
AD変換器駆動クロック
 GPS時計に常時同期

●デジタルフィルタ 共通仕様
形式 		FIR低域通過フィルタ
次数(タップ数)	最高400
特性変更可 SDの設定ファイルによる

●デジタルフィルタ PHXモード
高速フィルタ
 入力14.4kHz 出力2400Hz
 デシメーション数 6
中速フィルタ
 入力2400Hz 出力150Hz
 デシメーション数 16
低速フィルタ
 入力150Hz 出力15Hz
 デシメーション数 10

●デジタルフィルタ ADUモード
高速フィルタ
 入力14.336kHz 出力1024Hz
 デシメーション数 14
低速フィルタ
 入力1024Hz 出力32Hz
 デシメーション数 32

●GPS時計
時刻精度 		±100nsec以内
アンテナケーブル長	2.5m
アンテナ形状		パッチ型

●タイミング校正信号出力
 矩形波 33mVpp 1Hz

●データ収録
記録周波数
 PHXモード 高速2400Hz/中速150Hz/
        低速15Hz
 ADUモード 高速1024Hz/低速32Hz
低速記録中のSDカード交換可能
 15秒のバッファあり

●SDカード
対応規格 SD/SDHC/SDXC
対応容量 最大128GB
ファイルシステム FAT16/FAT32/exFAT

●本体筐体
樹脂製防水型
外形 	270mm×246mm×174mm
防水性能	IP67
 筐体のみ 電極端子含まず
重量		3.2kg

●LCD表示
形式		反射型
文字数	20文字 4行

●電源
動作電圧	DC9.3V〜16V
消費電力	0.13A@12.0V 1.6W
PHX modeのフィルター構成

ELOG-DUAL_カタログ_R5 (PDF)
