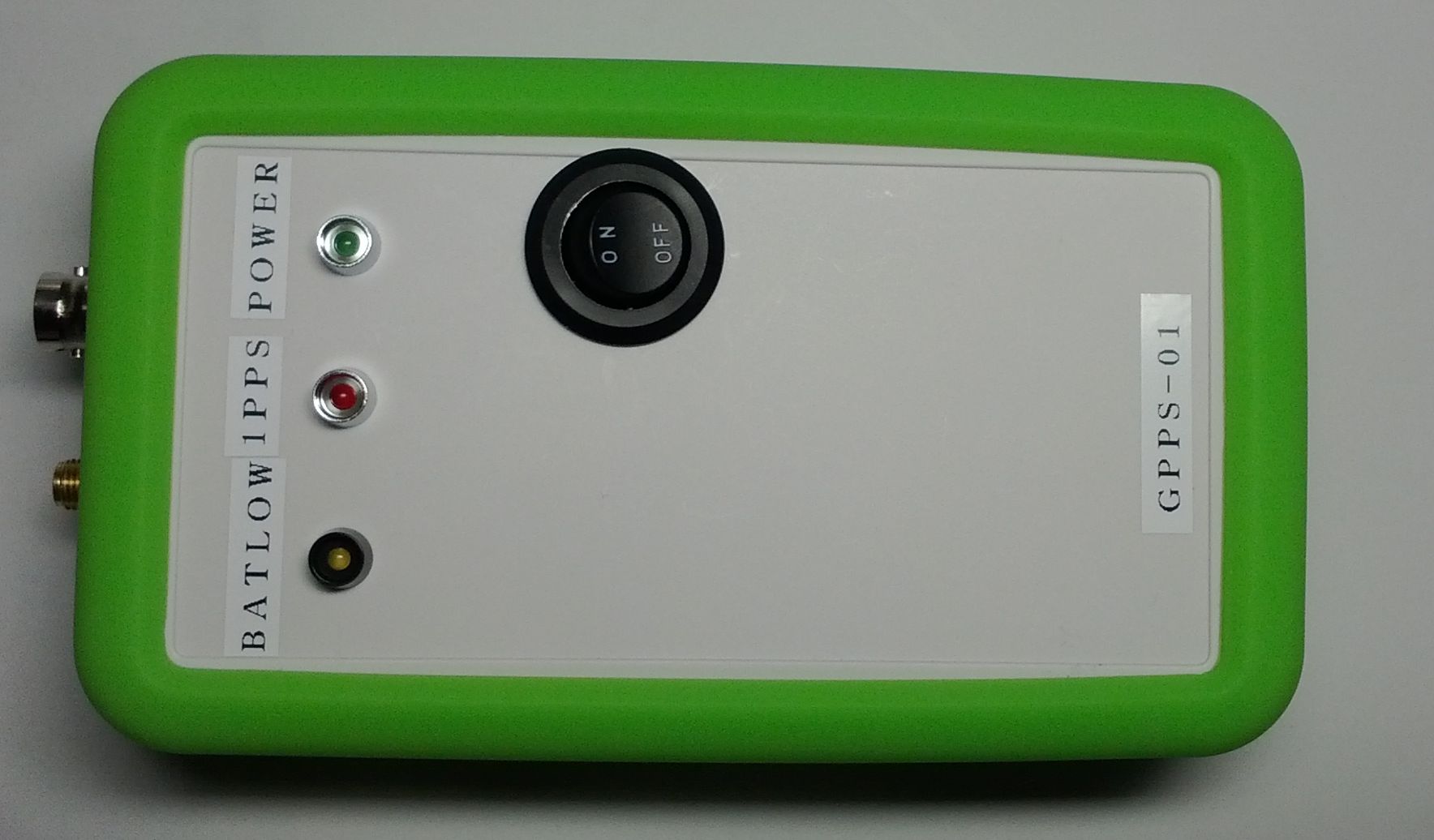

GPS PPS信号発生器 GPPS-01(旧製品)

GPS PPS信号発生器 GPPS-01 旧製品 参考情報

本器は駆動用電池とGPS時計モジュールを内蔵しており、GPS時刻に同期したPPS信号(1Hzパルス 3.0Vpp)を出力します。 このPPS信号を使用して野外測定にて正確な時刻基準信号として測定器の時刻校正を行うことができます。PPS信号出力はオペアンプでバッファされており磁力校正用のコイルなどを駆動することが可能です。別途カスタマイズを承ります。

価格 お問い合わせ下さい


1PPS 1Hz信号出力

 コネクタ BNC-J

 出力電圧 3.0V

 極性 立ち上がりエッジ 変更可能

 時刻精度 ±1usec以内

 出力抵抗 50Ω 変更可能

 ドライブ能力

外部負荷出力電圧出力電流
1kΩ3Vpp3mA
100Ω2Vpp20mA
10Ω500mVpp50mA

GPS衛星情報の内蔵バッテリーバックアップあり

1PPS LED 赤

 GPS時刻Fixにより1Hzで点滅開始

 点灯期間 100msec

 点灯開始が秒の始まりに同期

BATLOW LED 黄

 電源電圧3.6V以下で点灯

GPSアンテナ

 コネクタ SMA-P

 防水マグネット式

 ケーブル 2.5m

内蔵バッテリー

 単3アルカリ電池 x 3

 消費電流 70mA

 動作時間 約22時間(2000mAh 80%として)

GPPS-01 PDFカタログ R1 カタログに価格が記載されていますが、2023年5月現在、都度見積もりでお願いしております。
