パルスカウントロガー ARPC-12

パルスカウントロガー ARPC-12



パルスカウントロガー ARPC-12

 気象センサーなどの出力する入力パルスを1分間積算して内蔵のリアルタイムクロックの時刻を付加し、microSDカードのファイルに記録します。さらにLCDに現在時刻とパルス積算値の直前1分間の確定値および、現在積算中のパルス数を表示します。内蔵のリアルタイムクロックはバッテリーバックアップされています。時刻セットはシリアルインターフェースに接続したPCから専用ソフトを使って行います。オプションで環境データ共有サービス(pachube.com)へのデータ送信機能も付加できます。システムはArduinoをベースにして製作しているため、お客様側でのカスタマイズも可能です。オプションでソースコードの提供も行います。パルスカウント以外のデータへの対応も別途カスタマイズにより可能です。

筐体内の回路

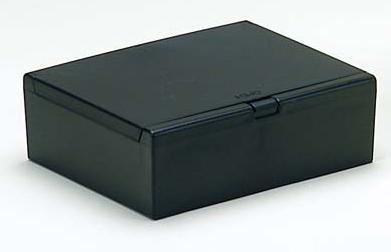

筐体




*仕様

パルス入力

電気的仕様 TTLレベル 正パルス

パルス幅 1ms以上

カウント期間 1

最大カウント数 16,777,216 (1分間)

ファイル記録

1分毎のパルス数を記録

形式 テキスト

ファイル単位 11ファイル

ファイル容量 約35Kbyte/day 約12.6MB/year

LCD サイズ 16文字 2

リアルタイムクロック

時刻セット 外部PCから専用ソフトを使用

バッテリーバックアップあり

LAN 形式 100BASE-TX

コネクタ RJ-45

プロトコル TCP/IP

メモリーカード 形式 microSD

フォーマット FAT16/32

容量 2GB付属

シリアルインターフェース

電気的仕様 5V
CMOS or
USB-Serial

通信パラメータ 9600bps
8bit 1stop non-parity

電源 電圧 DC9~12V動作

FUSE 1A

ACアダプタ付属 AC100220V

筐体 フタ付き筐体に回路全体を格納

PDFカタログ ARPC-12カタログHP_R1.pdf

各種カスタマイズが可能です。お問い合わせ下さい。

●使用例・カスタマイズ例

気象センサーのパルス出力を収録

環境データ共有サービス(pachube.com)へのデータ送信機能を付加

消費電力低減のための外付けのセンサー類の電源ON/OFF機能

シリアルデータ・アナログデータ入力に対応

データ収録機能が無いまたは旧式の環境センサーへの収録機能付加

特別な操作手順を必要とするセンサー類への対応
