気象観測ロガー用シールド基板 KY-Shield

気象観測ロガー用シールド基板 KY-Shield

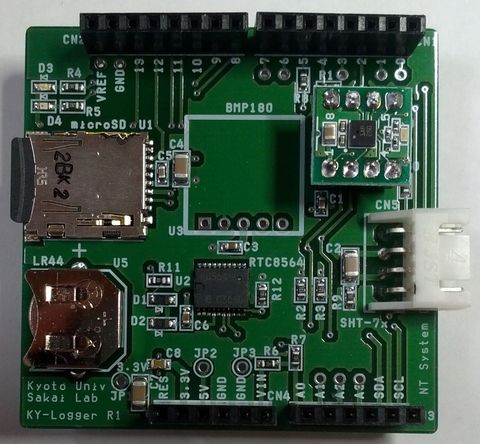

KY-kiban.jpgこの基板には最新版のRev.Bがあります。

  • ArduinoPro用シールド シールド基板のみです
  • +3.3V単一電源動作による低消費電力で気圧・湿度・温度を測定
  • ロガーに必要なバックアップ付きリアルタイムクロックとmicroSDスロットを装備
  • オープンソースハードウェア・オープンソースソフトウェア
  • サンプルスケッチ(プログラム)を使って直ぐに動かせる

 本シールドは京都大学総合人間学部酒井研究室と共同開発した、スタンドアロン型の気象観測ロガー用のArduinoPro用シールド(拡張基板)です。基板サイズはコンパクトなArduinoProサイズで、電池駆動で長期間(3ヶ月程度)気象観測を行うことが出来ます。センサーには入手が容易で安価な半導体型センサーを採用しています。さらに安価で広く使われているArduino用のシールドなので、低コストで多点観測を行うことが出来ます。ソフトウェアはオープンソースソフトウェアとして公開(予定)されているのでユーザーが目的に合わせて自由に変更することが出来ます。湿度・温度センサーにはSensirion SHT7xまたはSHT-1xシリーズが使用できます。気圧センサーは、AE-LPS331またはBMP180が選択できます。

 気圧、温度、湿度センサーは、低コストにするためこちらでは特に校正はしていません。カタログスペックよりもさらに精度を出すには、独自に校正を行われることをおすすめします。

価格 要見積り
受注生産 最低発注数量10枚


ハードウェアおよびソフトウェアの情報は下記サイトで公開しています。
sourceforge.jp KY-Loggerのページ

本シールド基板を利用したロガーシステム完成品(KY-Logger)もございます。

●センサー(付属せず)
気圧センサー1    秋月AE-LPS331
気圧センサー2    Sparkfun BMP180
湿度・温度センサー    SensirionSHT-75(外付け)
インターフェース i2c
●気圧1 AE-LPS331 (カタログスペック)
測定範囲    260hPa〜1260hPa
測定精度    ±0.1hPa 分解能 0.024hPa
●気圧2 BMP180 (カタログスペック)
測定範囲    300〜1100hPa
測定精度    ±0.12hPa 分解能 0.01hPa
●湿度・温度 SHT-75 (カタログスペック)
湿度測定範囲    0〜100%RH 分解能 0.03%RH
湿度測定精度    ±1.8%RH
温度測定範囲    -40〜100℃ 分解能 0.01℃
温度測定精度    ±0.3℃
●リアルタイムクロック(初期版)
IC    RTC8564
バックアップバッテリー LR44 x1
インターフェース   i2c
月差        ±1分typ
●リアルタイムクロック(RevB開発中)
IC            DS3232MZ+
バックアップバッテリー CR1220/BR1225
インターフェース      i2c

月差         ±13秒max(-45℃~85℃)
●microSD
ファイルシステム    FAT16
最大容量 2GB
●電源
電源入力 3.3V(ArduinoProより)
内部動作電圧 3.3V
消費電力 単3電池6本で3ヶ月程度動作
外部電源電圧AD可能 A0入力

●補正後の相対精度 校正作業は当社では行いません
気圧 (BMP180)      ±0.2hPa
湿度 (SHT75)            ±0.5%
温度 (SHT75)            ±0.1℃

注意!
Arduin Unoなどの+5Vで動作するArduinoでは本シールドは使えません。Arduino Pro 3.3v版のように+3.3Vで動作しシールドに+3.3Vを供給できるArduinoで使用して下さい。

初期版 KY-ShieldカタログR4.pdf
最新版RevB KY-ShieldRevBカタログR1.pdf
