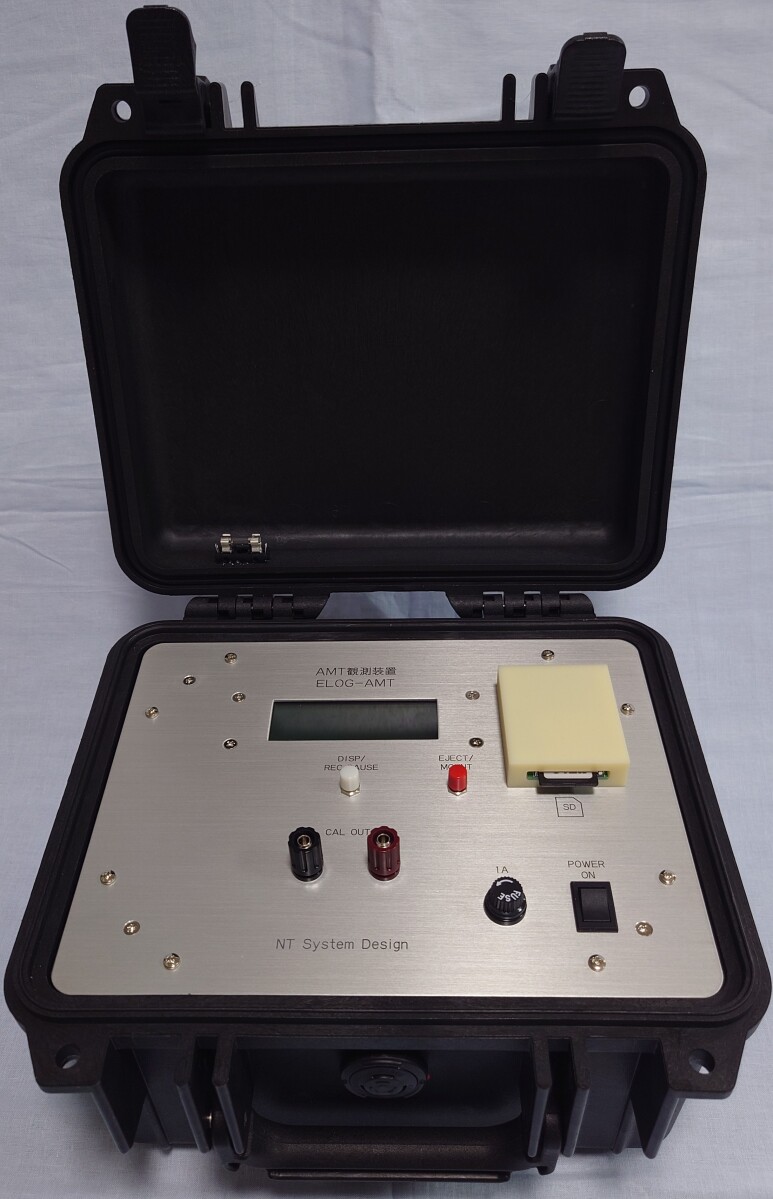

ELOG-AMT
24bit マグネトテルリックAMT観測装置
本機は、日本国内で多く利用されている磁場センサーを接続して磁場２成分と同時に電場２成分を併せて記録し、マグネトテルリック解析に利用できるデータを取得する装置です。磁場センサーとしては、インダクションセンサー(Phoenix製とMetronix製)が利用できます。また、地電位差を計測するサージ保護素子で保護された差動型入力を持ちます。
●本機の性能概要
・収録レート 高速120kHz/低速120Hz
・24bit分解能のΔ∑型AD変換器を利用し、オーバーサンプリング周波数は、7.68MHz
・オーバーサンプリングしたデータをデジタルフィルタで処理した後SDカード(最大容量512GB)に記録
・AD変換器の駆動には精度±31nsの内部基準時計を使用し、AD変換の時刻を常時世界標準時に同期
・低速記録(120Hz)は、内部基準時計が世界標準時に同期すると、直ちに連続で記録を開始
・高速記録(120kHz)は、SDカードに記述されたタイマー情報に従い、必要な時間帯のみ記録
・DC12Vバッテリーにより駆動が可能で、本体の消費電力は4.2W以下
ELOG-AMT仕様
入力 | チャンネル数：電場2CH, 磁場2CH, 全4CH 電場入力 レンジ：±2.048V 差動入力 ガスチューブアレスタによるサージ対策あり GND(接地電極)入力あり 磁場入力 レンジ：±4.096V 差動入力 電場と磁場入力には、半導体サージアブソーバによるサージ対策あり |
収録レート | 高速記録：120kHz 低速記録：120Hz 低速記録(120Hz)は常時行われる 低速記録は、30秒間以内に記録媒体(SDカード)を交換すれば、欠測なく記録可能 |
ダイナミックレンジ | 電場：133dB以上@120Hz, 113dB以上@120kHz 磁場：135dB以上@120Hz, 114dB以上@120kHz |
ノイズレベル (入力換算) | 電場：0.60μVrms以下@120Hz, 6.4μVrms以下@120kHz 磁場：0.99μVrms以下@120Hz, 12μVrms以下@120kHz |
タイマー記録 | 高速記録(120kHz)はSDカード内タイマーファイルにより毎日設定された時間のみ記録される |
入力インピーダンス | 電場・磁場：10MΩ |
AD変換器 | デルタシグマ型24bit分解能 オーバーサンプリング周波数：7.68MHz 駆動クロックは内部基準時計に常時同期 |
アンチエリアジング アナログフィルタ | 4次バタワース型LPF カットオフ周波数fc=330kHz |
アンチエリアジング デジタルフィルタ | 広帯域低リップルフィルタ 信号通過帯域：DC〜48kHz 通過帯域内リップル：±0.005dB以下 -3dBカットオフ周波数：51.94kHz 信号阻止帯域：60kHz以上 帯域内減衰率：105dB以上 |
内部基準時計 | GPS+GLONASS+Galileo+QZSS(準天頂衛星)により世界標準時に同期。時刻精度±31nsec以内。観測点の位置もSDカードに記録する。 |
データ記録メディア | SDカード 対応規格：SD/SDHC/SDXC 対応容量：最大512GB ファイルシステム：FAT16/FAT32/exFAT |

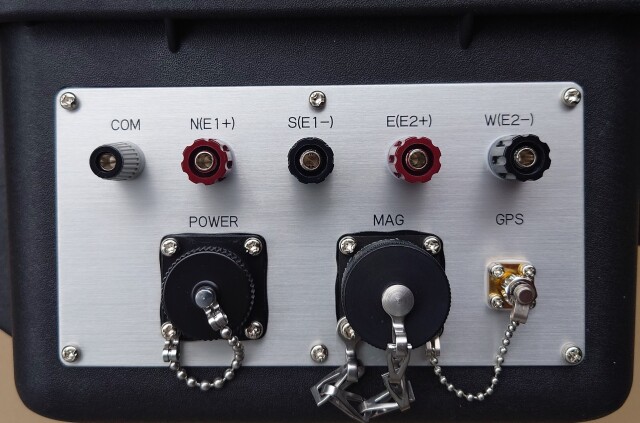

コネクター形状 | 電場：ジョンソン端子 磁場：MIL規格丸型メス18P (型式PT02E-14-18S) 磁場センサー用電源出力：±12V 最大出力電流±250mA |
対応磁場センサー | Phoenix社製：AMTC-30C,MTC-50H, MTC-80H 直接接続可能 Metronix社製：MFS-06e/07e (要別売り接続アダプタ) |
本体表示機能 | 反射型LCDにより20文字4行で動作状態等を表示 表示内容 時刻 4CH測定値 GPS状態 電源電圧 |
電源入力 | DC9V〜18V |
消費電力 | 4.2W(0.35A@12.0V) 磁場センサー接続なし 5.4W(0.45A@12.0V) Phoenix製センサーMTC-50H 2本接続時 |
筐体 | 樹脂製防水型, 防水性能IP67 |
外形 | 270mm×246mm×174mm |
本体重量 | 2.8kg |
動作温度 | −20℃〜+50℃ |
付属品 | GNSSアンテナ(パッチ型,ケーブル長2.5m) 1個 SDカード(容量512GB) 1枚 |
