1KHz電場観測装置 ELOG1K

1KHz電場観測装置 ELOG1K

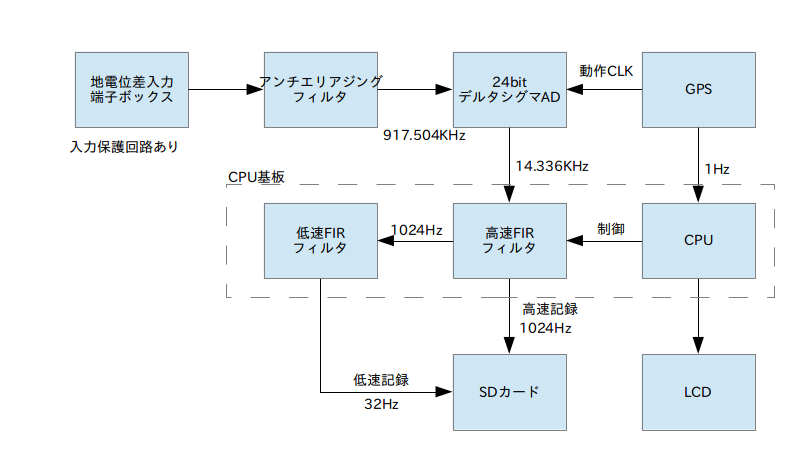

 本器はサージ保護素子で保護された2CHの差動型地電位差入力を持ち、24bitAD変換でオーバーサンプリング(14.336KHz)したデータをFIRフィルタで処理し高速記録(1024Hz)および低速記録(32Hz)でSDカードに記録します。測定の基準時刻にはGPS時計を使用しAD変換器をGPS時計に常時同期したクロックで駆動しています。

 低速記録(32Hz)はGPS時計で時刻が正しくセットされると直ぐに常時記録を開始します。高速記録(1024Hz)は、SDカードのタイマー設定ファイルの内容に従って必要な時のみ記録を行います。

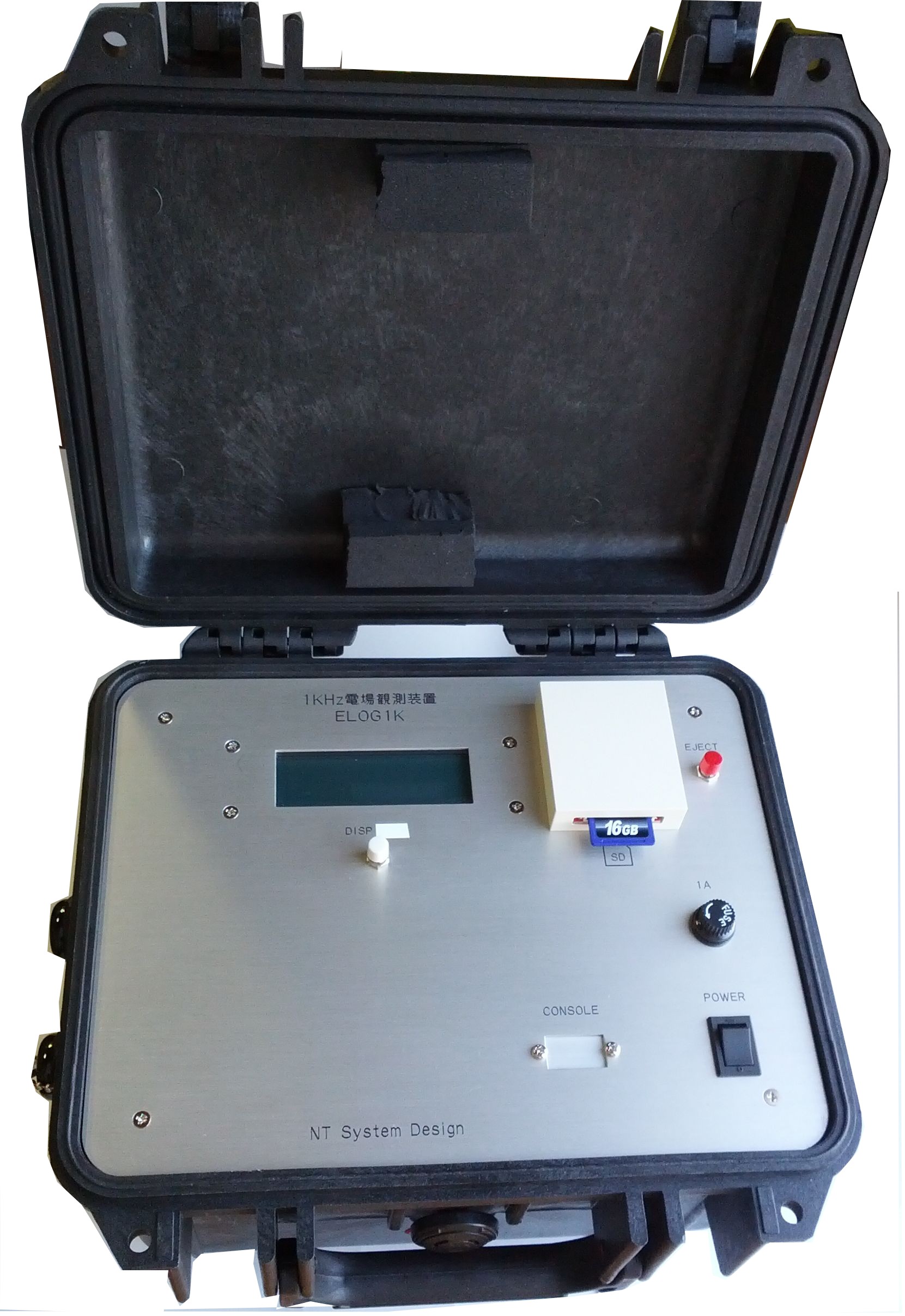

 FIRフィルタの係数(タップ数最高512)は高速・低速共にSDカードの設定ファイルで変更することが出来ます。入力アンプのレンジは±10V,±5V,±2.5V,±1.25Vの4通りをSDカードの設定ファイルで指定します。筐体は防水型の小型軽量樹脂筐体で、耐環境性と可搬性を備えています。


●地電位差入力 2CH差動型
サージ対策 3極ガスチューブアレスタ
入力レンジ ±10V,±5V,±2.5,±1.25V
入力コネクタ  ネジ式端子台

●アンチエリアジングフィルタ
形式 バタワースLPF 2次 200Hz
サージ対策 半導体型サージアブソーバ

●AD変換  分解能 24bit
サンプリング 14.336kHz

●高速FIRフィルタ 特性変更可能
タップ数 最高512
出力周波数 1024Hz

●低速FIRフィルタ 特性変更可能
タップ数 最高512
出力周波数 32Hz

●GPS
時刻精度 ±100nsec以内
アンテナケーブル長 2.5m
アンテナ防水性能 IP56

●データ収録
低速記録記録周波数 32Hz
高速記録記録周波数 1024Hz
低速記録中のSDカード交換可能

●SDカード SD/SDHC FAT16/FAT32
容量 最大32GB

●筐体 樹脂製防水型
外形 270mm×246mm×174mm

●LCD表示 20文字 4行

●電源 動作電圧 DC9.3V〜16V
消費電力 0.15A@12.0V 1.8W
